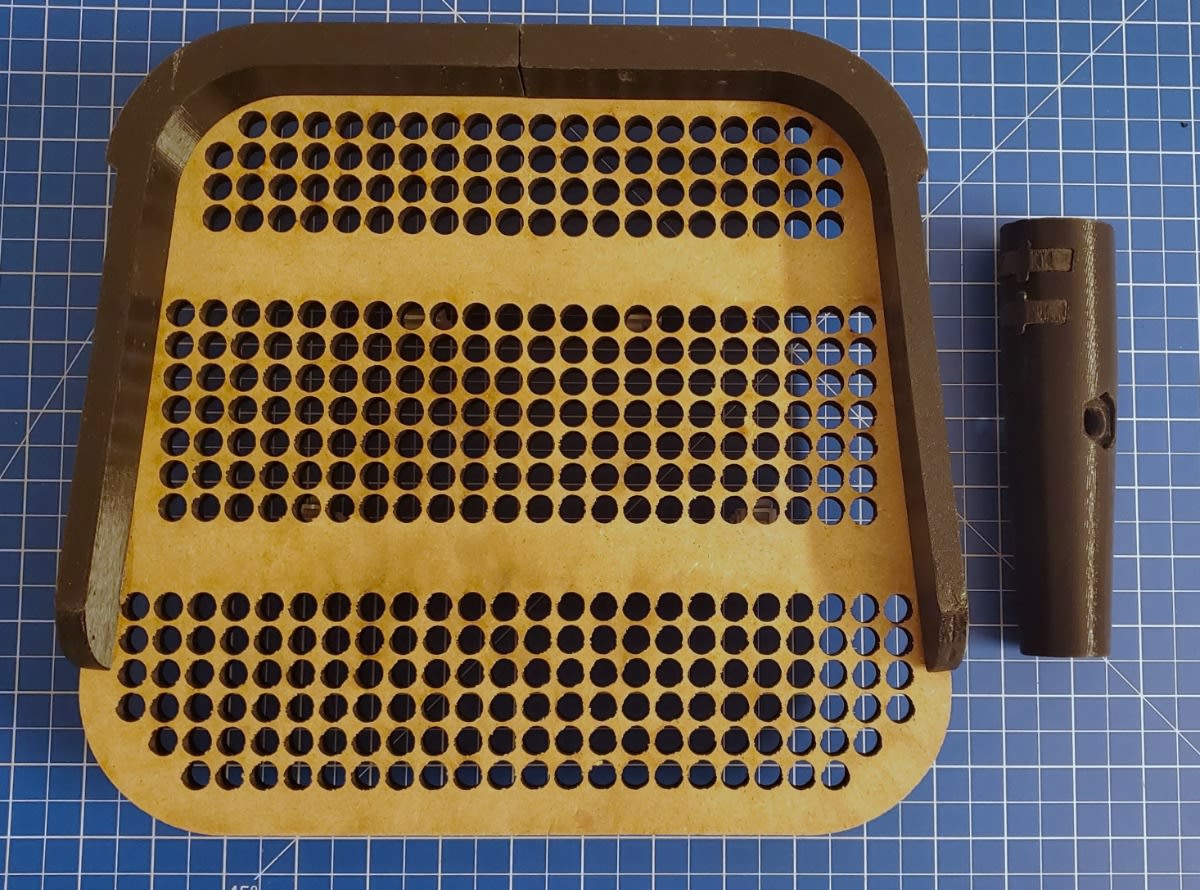

Pedalina SARA4 ed adattatore SARA6
Pedalina ed adattatore per campanatura per sedia a rotelle
Panoramica del Progetto
Che problema risolve?
I problemi che ci è stato chiesto di risolvere sono: aumentare la sicurezza della pedalina e permettere di cambiare la campanatura della struttura in progettazione
Come funziona?
La pedalina protegge i piedi con una barriera di 2,5cm sul fronte e sui lati. L'adattatore permette di avere una campanatura di 0 (senza adattatore) e 5 (con adattatore) gradi sulla struttura in progettazione.
Come è stato fatto?
Stampa 3D, taglio laser di pannelli in MDF e ferramenta
Documentazione Dettagliata
Descrizione del progetto
Questo progetto è nato dalla collaborazione con un imprenditore intento a realizzare la sua personale sedia a rotelle fissa, leggera ed economica.
Di: Umberto Borroni, Tommaso Marinelli e Davide Andolfatto.
Sviluppato nell’ambito di HackabilityInIED percorso di co-progettazione proposto agli studenti IED Torino di design del prodotto, realizzato in collaborazione con l'USU Torino.
Pedalina
Adattatore
Steps:
Guida Passo-Passo
Segui questi passaggi per realizzare il progetto
SARA4_01: taglio al laser di un pannello di MDF.
Il pannello deve essere spesso 10mm
Dai il disegno all'addetto della tagliatrice al laser, è consigliabile il taglio di due pannelli identici da 5mm ed incollarli uno sopra l'altro.
SARA4_02: Stampa in 3D della barriera.
-
Immetti il Gcode in una stampante 3D, terminata la stampa pulisci l'oggetto dalle strutture
SARA4_03: monta i componenti stampati sopra pedana tagliata al laser.
-
Fai scivolare la pedana nelle guide dei componenti stampati fino a farli unire
SARA4_04: Avvita la stampa alla pedana in MDF.
I fori per le viti si trovano nella parte inferiore della stampa.
Blocca la stampa alla pedana con viti autofilettanti da legno.
Viti autofilettanti: 3mm diametro corpo, 6mm diametro testa, lunghezza 19mm.
SARA4_05: Montare ganci a "C".
Gli agganci a "C" sono utilizzati usando come riferimento una sedia a rotelle con telaio tubolare da 20mm.
Fissa gli agganci sulla parte inferiore della pedana.
SARA6_01: Stampa l'Adattatore.
-
Immetti il Gcode nella stampante, a stampa terminata rimuovi le strutture.
SARA6_2: Inserisci i cuscinetti a sfera.
-
I cuscinetti sono da12.7x28.5x7.9mm.
SARA6_03: Monta gli sportelli.
Gli sportelli servono a proteggere i cuscinetti da agenti esterni e ne agevolano il montaggio.
Inserisci gli sportelli in posizione e schiaccia finchè non si incastrano, è consigliato l'utilizzo di un filamento morbido per questo componente.
