Hackability SpaceOrtiamo: Ortesi

Che problema risolve?

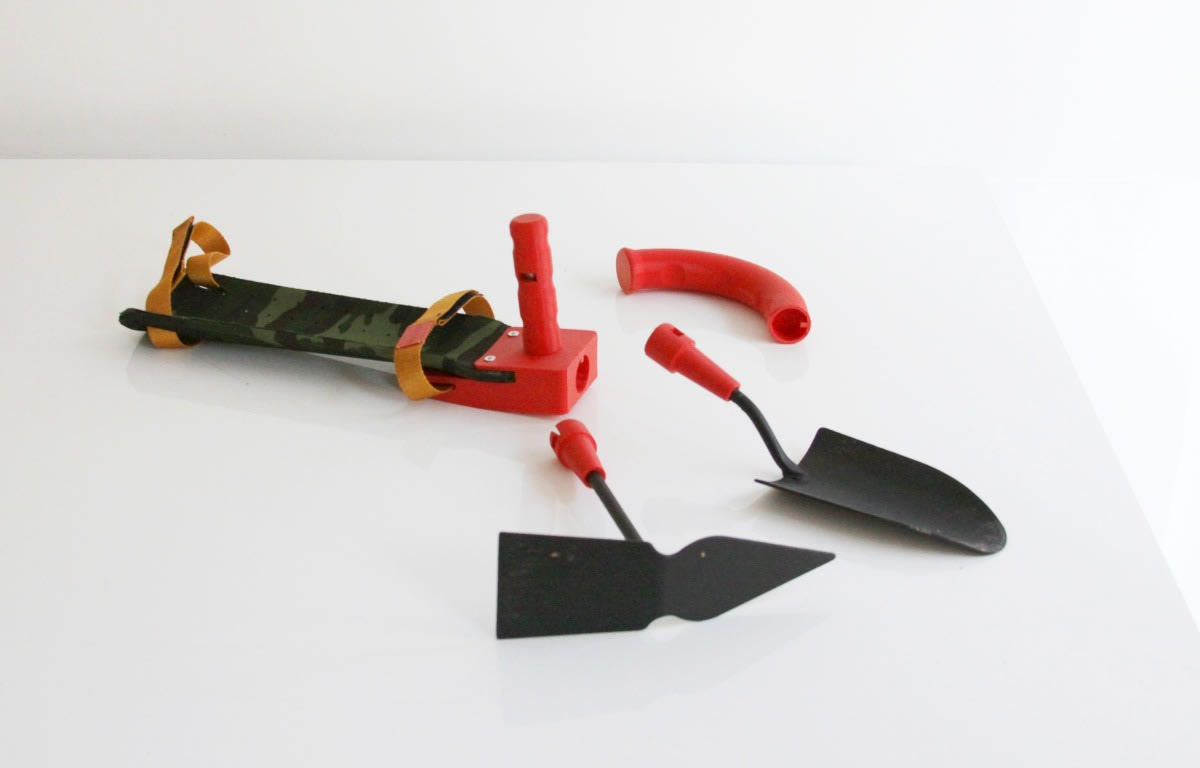

La richiesta di Monica è quella di poter tornare ad occuparsi del suo orto. Per facilitarla in queste operazioni abbiamo realizzato anche un kit di attrezzi per lavorare la terra composto da: ortesi, che le consenta di scaricare la forza durante le operazioni che dovrà svolgere mentre lavora nell’orto, dal polso all’avambraccio e che presenta un attacco alla sua estremità in cui poter inserire i diversi attrezzi che utilizzerà. zappetta, paletta e manico per gli attrezzi per lavorare la terra più vicina

Come funziona?

permette di lavorare la terra. con le diverse punte è possibile cambiare attrezzi quindi zappare o spostare la terra. Il manico e gli agganci essendo intercambiabili possono essere applicati anche a differenti tipologie di attrezzi. il manico, sia quello ergonomico che quello dell'ortesi, sono sganciabili e separabili dal resto del kit. Possono essere modificati per adattarsi meglio alla presa di ogni tipologia di mano.

Come è stato fatto?

necessario: -Foglio di forex lunghezza 32 cm altezza 10 cm di spessore 5 mm -tessuto in poliestere spalmato impermeabile per esterni -colla a contatto -2 viti+dadi m4 lunghezza 40 mm -1 vite+dado m8 lunghezza 70mm 1.Tagliare da una lastra di forex un rettangolo di 32 cm in lunghezza e 10 in altezza 2.Prendere una matrice (noi abbiamo scelto una borraccia) che darà la forma curva al nostro rettangolo 3.Scaldare il rettangolo di forex per circa 12 minuti con una pistola termica ad una temperatura di 450° tenendola perpendicolare e a circa 10 cm di distanza dal pezzo facendo avanti e indietro così che il rettangolo si scaldi in maniera uniforme. 4.Quando la lastra è calda, andarla a posizionare sulla dima e arrotolarla con la pellicola così che prenda la forma. 5.Lasciare il pezzo in forma per circa una notte così da essere sicuri che abbia preso la forma corretta della dima. 6.Disegnare la forma dell’ortesi, andarla a ricalcare sul rettangolo curvo. 7.Andare a tagliare seguendo la forma dell’ortesi, togliendo tutte le parti cave. 8.Con la dima andare a segnare le posizioni dei fori, e successivamente fare i fori con una punta da diametro 5. 9.Ricalcare i file su un foglio e creare un file su illustrator per andarlo a tagliare laser 10.Con una colla a contatto andare a incollare la parte in forex piegata con il tessuto. Per il sistema di aggancio, sgancio rapido abbiamo deciso di adottare un aggancio a L: 1.Modellazione su Autodesk Inventor 2023 2.Trasformazione da file ipt a file STL 3.Importazione di file STL sul software di slicing CURA 4.Il materiale con cui abbiamo stampato tutti i pezzi è PLA di colore rosso
